Lityum-İyon Pil Uygulamaları için Kırmızımsı-Kahverengi ve Siyah Fe₃O₄ Nanotoz

Siyah, faz saflığıFe₃O₄lityum iyon pil anot uygulamaları için tercih edilen kalitedir. Kırmızımsı kahverengi renk, toz yüzeyinin kısmen oksitlendiğini gösterir (Fe₂O₃), elektrokimyasal performansı tehlikeye sokar.

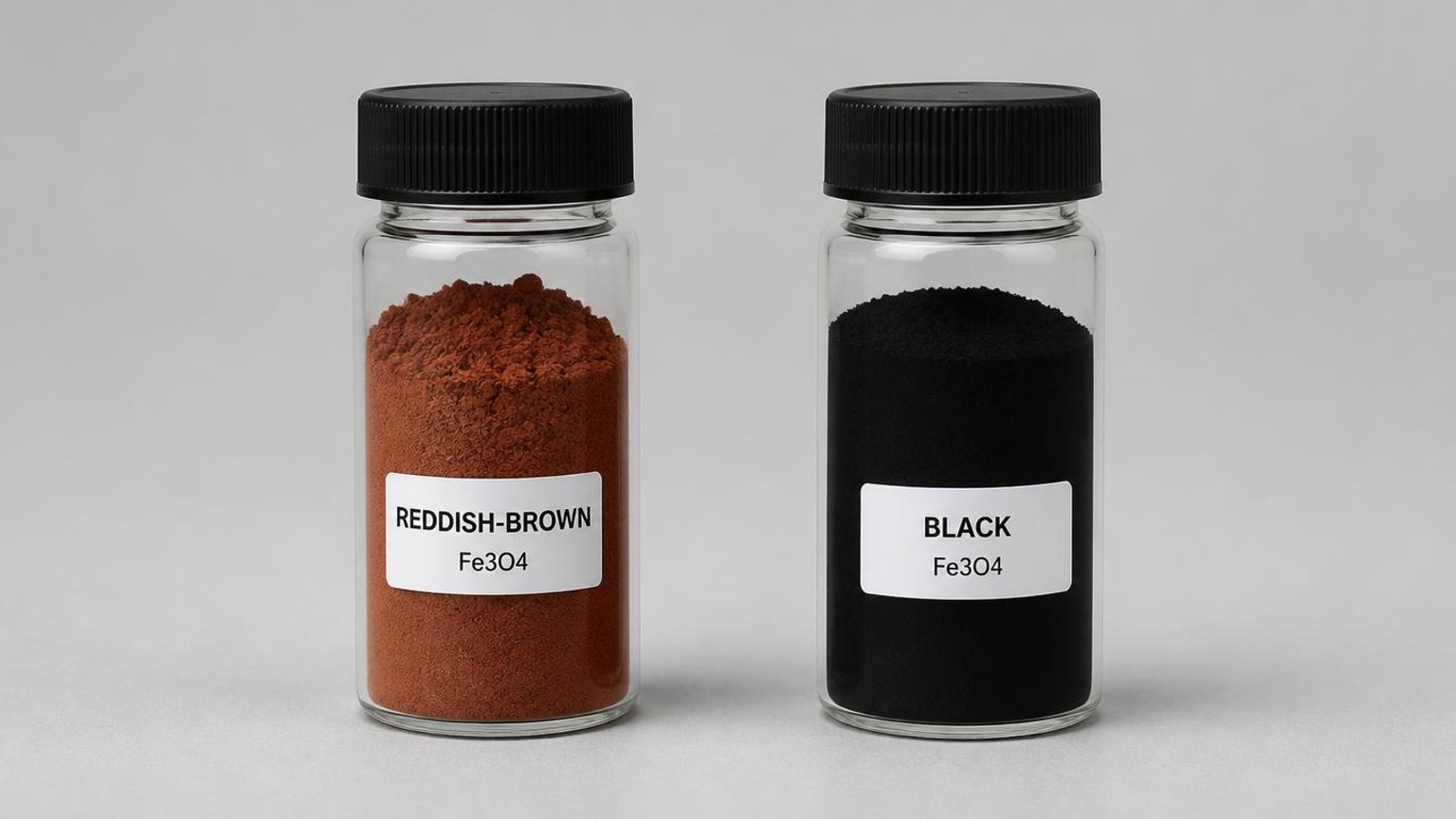

Renk Farkı Ne Anlama Geliyor?

Siyah = faz saf Fe₃O₄ (manyetit, ters spinel yapı, hem Fe²⁺ hem de Fe³⁺ içerir)Kırmızımsı-kahverengi = Fe₃O₄ yüzeyi kısmen Fe₂O₃'ya (esas olarak γ-Fe₂O₃, kırmızımsı-kahverengi renkte) oksitlenmiştir. Nanotozların çok geniş bir spesifik yüzey alanına sahip olması nedeniyle Fe²⁺'nin yüzey oksidasyonu yaygın bir sorundur. Toz ne kadar kırmızı olursa oksidasyon da o kadar şiddetli olur.

Lityum İyon Pil Performansına Etkisi

Fe₃O₄, iyi çalışılmış dönüşüm tipi bir anot malzemesidir (teorik kapasite 926 mAh/g, grafitin 372 mAh/g'sinden çok daha yüksektir). İki derece arasındaki temel farklar:

Parametre	Siyah, faz saflığındaki Fe₃O₄	Kırmızımsı kahverengi (yüzey oksitlenmiş)
Elektronik iletkenlik	Yüksek (yarı metal; Fe²⁺/Fe³⁺, ~10²–10³ S/cm arasında elektron sıçraması)	Bozulmuş (Fe₂O₃ bir yarı iletkendir, birkaç kat daha düşüktür)
Kapasite teslimi	Stabil; hem Fe²⁺ hem de Fe³⁺ dönüşüm reaksiyonuna katılır	Yüzey Fe₂O₃ katmanı katılır; teorik kapasite biraz daha yüksektir (1007 mAh/g) ancak pratikte sönümleme daha hızlıdır
Birinci çevrim Coulomb verimliliği	Nispeten daha yüksek	Daha düşük (Fe₂O₃ daha büyük geri dönüşü olmayan kapasite kaybını gösterir)
Bisiklet stabilitesi	İyi	Daha kötüsü (oksit tabakası ile elektrolit arasında daha fazla yan reaksiyon; daha az kararlı SEI)
Karar	Tavsiye etmek	Önce oksidasyon derecesi değerlendirilmelidir

Temel neden: Lityum-iyon pil anotları iyi bir elektronik taşıma gerektirir. Fe₃O₄'un Fe₂O₃'ya göre üstün iletkenliği, dönüşüm tipi anotlar arasında manyetitin tercih edilmesinin tam nedenidir; yüzeydeki oksit tabakası polarizasyonu artırır ve kapasitenin azalmasını hızlandırır. Hafif oksidasyonun (yüzeyde birkaç nanometre) etkisi sınırlıdır, ancak pil kullanımı için aşırı derecede oksitlenmiş toz önerilmez.

Önerilen Doğrulama Adımları

1.XRD: ana fazın Fe₃O₄ olduğunu doğrulayın; Fe₂O₃ kırınım zirvelerini kontrol edin (kırmızımsı kahverengi bir örnek büyük olasılıkla γ-Fe₂O₃ zirvelerini gösterecektir)

2.Fe²⁺ içerik titrasyonu (dikromat yöntemi): saf Fe₃O₄'nun teorik Fe²⁺/Fe³⁺ oranı 1:2'dir; açıkça daha düşük bir Fe²⁺ içeriği önemli oksidasyona işaret eder.

3. Oksidasyon önemliyse: indirgeyici işlemi (H₂ indirgeme), karbon kaplamayı veya saf faz Fe₃O₄ kaynağına geçmeyi düşünün

Özet

Lityum iyon pil müşterileri için: siyah, faz saf Fe₃O₄ tedarik edin. Kırmızımsı kahverengi partiler, sevkıyattan önce oksidasyon derecesi açısından test edilmeli veya alternatif olarak, ürün buna göre açıkça etiketlenerek diğer uygulamalar için demir oksit (Fe₂O₃) olarak satılmalıdır.
