Entegre devre (IC) teknolojisinin geliştirilmesi ile, silikon bazlı metal oksit yarı iletken (MOS) alan etkili transistörlerin (FET'ler) ölçeklendirilmesi temel fiziksel sınırlarına yaklaşmaktadır.Karbon Nanotüpler (CNT'ler)güç tüketimini azaltırken transistör performansını iyileştirme potansiyeli ile atomik kalınlıkları ve benzersiz elektriksel özellikleri nedeniyle silikon sonrası dönemde umut verici malzemeler olarak kabul edilir. Yüksek saflıkta hizalanmış karbon nanotüpleri (A-CNT), yüksek akım yoğunlukları nedeniyle ileri IC'leri yönlendirmek için ideal bir seçimdir. Bununla birlikte, kanal uzunluğu (LCH) 30nm'un altına düştüğünde, tek geçit (SG) A-CNT FET'in performansı, esas olarak kötüleşen anahtarlama özellikleri ve artan sızıntı akımı olarak kendini gösteren önemli ölçüde azalır. Bu makale, teorik ve deneysel araştırma yoluyla A-CNT FET'teki performans bozulma mekanizmasını ortaya çıkarmak ve çözümler önermeyi amaçlamaktadır.
Akademisyen Peng Lianmao, araştırmacı Qiu Chenguang ve Peking Üniversitesi'nden araştırmacı Liu Fei gibi akademik uzmanlar tarafından yapılan son çığır açan araştırmalar, karbon nanotüp tozu alanında önemli bir teknolojik ilerleme kaydetti. Yenilikçi çift kapılı yapılar yoluyla, karbon nanotüp saha etkili transistörler (CNT-FET) için bohr anahtar sınırını elde etmek için karbon nanotüpleri (CNT'ler) arasındaki elektrostatik bağlantının başarılı bir şekilde üstesinden geldiler.
Konvansiyonel tek kapılı konfigürasyonlarda yüksek yoğunluklu hizalanmış karbon nanotüpler (A-CNT'ler), doğal yarı-bir boyutlu elektrostatik avantajlarını engelleyen istifleme nedeniyle bandgap daralma (BGN) gibi zorluklarla karşı karşıyadır. Bu sınırlama, CNT tabanlı elektroniklerin performansını ve verimliliğini etkiler.
Teorik simülasyonların ve deneysel doğrulamaların bir kombinasyonu yoluyla, araştırmacılar BGN etkisini önemli ölçüde azaltan etkili bir çift kapılı yapı getirdiler. Bu yenilik, A-CNT FET'lerinin 60mv/on yıl Boltzmann termal emisyon sınırına yaklaşan ve 10^6'yı aşan bir anahtar akım oranına ulaşan eşik alt salınım (SS) elde etmesini sağladı. Ek olarak, fabrikasyon 10nm ultra kısa geçit A-CNT çift kapak FET'leri, yüksek doygunluk akımı (1.8mA/μm'yi aşan), pik transkunda iletken (2.1ms/μm) ve düşük statik güç tüketimi (10NW/μm) dahil olmak üzere olağanüstü performans metrikleri sergiler, ileri dağıtımlı dolaşım gereksinimlerini karşılamaktadır.
A-CNT FET'lerinde çift kapılı yapının başarılı bir şekilde uygulanması, sadece CNT tabanlı elektroniklerde büyük bir atılım sergilemekle kalmaz, aynı zamanda yüksek performanslı ve enerji tasarruflu elektronik cihazların geliştirilmesinin yolunu açar. Bu teknolojik ilerleme, nanoelektronik alanında devrim yapmak ve yeni nesil elektronik bileşenlerin tasarımı ve üretimi için yeni olasılıklar açmak için muazzam bir vaat vardır.

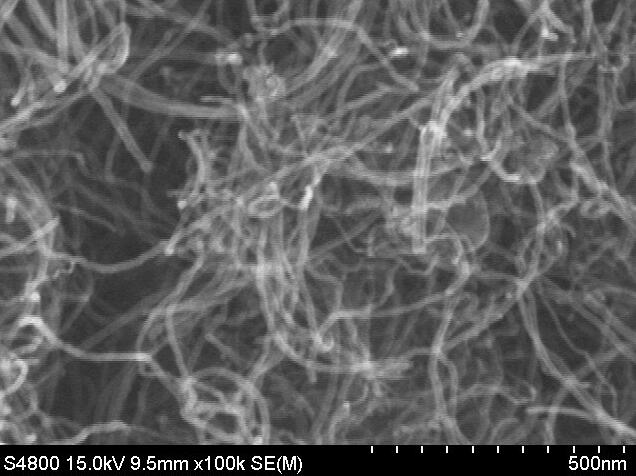

Sat Nano, Çin'de en iyi karbon nanotüp tozu tedarikçisidir, herhangi bir sorgunuz varsa SWCNT, MWCNT, DWCNT tozu sağlayabiliriz, lütfen sales03@satnano.com adresinden bizimle iletişime geçmekten çekinmeyin
